Релейний модуль DALI/DMX Switch 16А*4CH 100-240VAC (DH4)

Опис Релейний модуль DALI/DMX Switch 16А*4CH 100-240VAC (DH4)

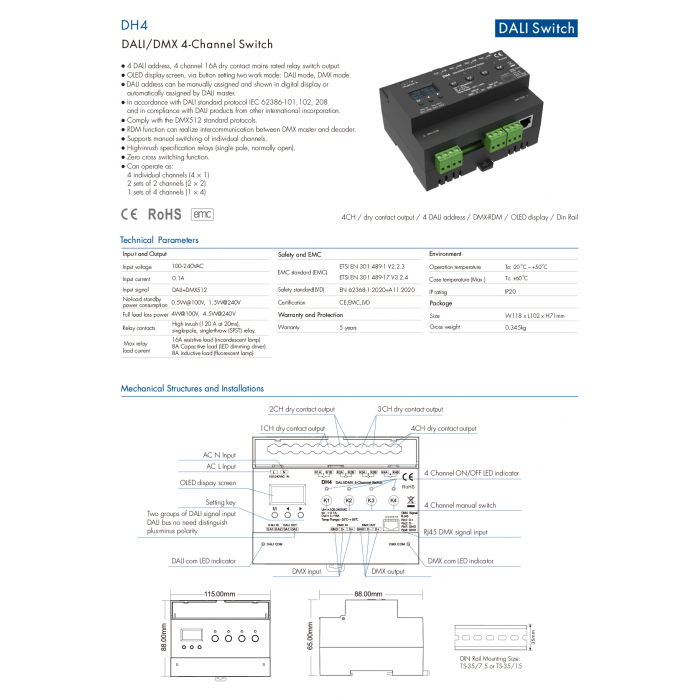

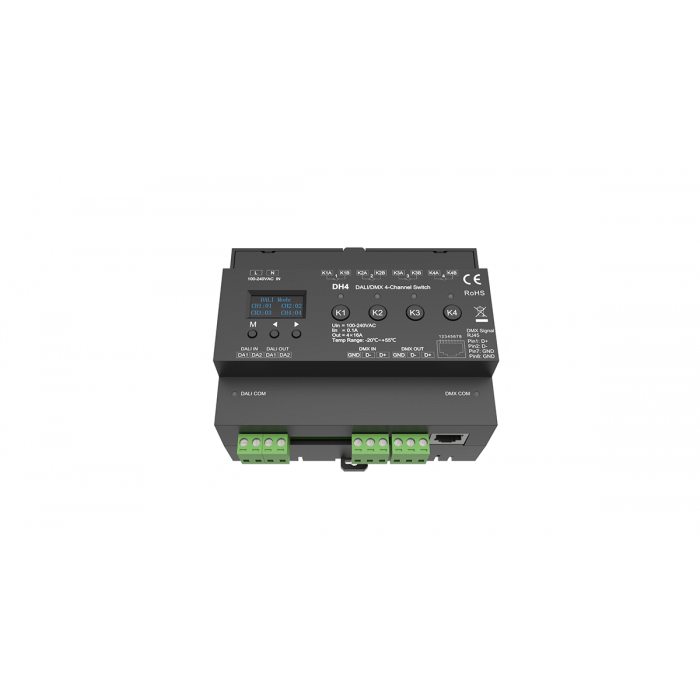

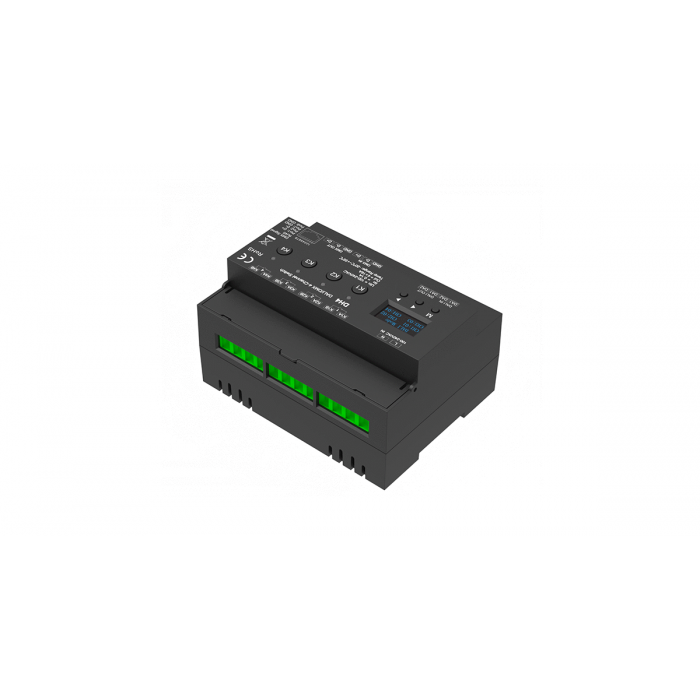

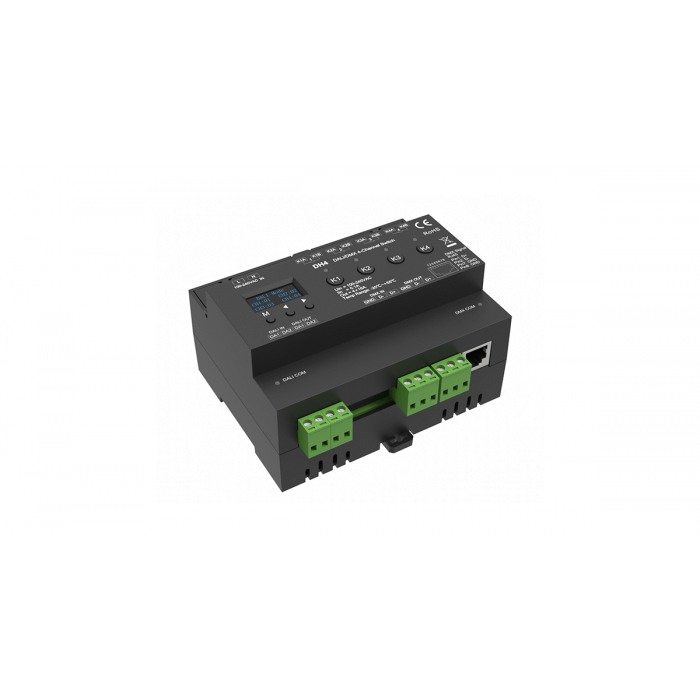

Релейний модуль DALI/DMX Switch DH4

• Релейний модуль DH4 – це багатофункціональний пристрій для керування електричними навантаженнями, що підтримує протоколи DALI та DMX.
• Забезпечує 4 канали релейного перемикання з сухими контактами, що витримують навантаження до 16А на кожен канал.
• Можливість ручного призначення адреси, яка відображається на цифровому дисплеї, або автоматичне призначення головним пристроєм DALI.
• Підтримує ручне перемикання окремих каналів.
• Забезпечує менше споживання струму та менше електромагнітних перешкод при перемиканні.
• Підтримує стандартні протоколи DALI IEC 62386-101, 102, 208.
• Сумісний зі стандартом DMX512, підтримує функцію RDM для двостороннього зв’язку між DMX-майстром та декодером.
• Модуль DH4 ідеально підходить для автоматизації освітлення, управління різними електричними навантаженнями в приміщеннях з можливістю інтеграції в системи освітлення, що використовують протоколи DALI та DMX. Його можна використовувати в театрах, студіях, на сценах, а також в системах домашньої автоматизації для точного контролю над освітленням та іншими електричними пристроями.

Конфігурація роботи:

• 4 окремих канали (4 × 1);
• 2 набори по 2 канали (2 × 2);
• 1 набір з 4 каналів (1 × 4);

Характеристики:

• Вхідна напруга: 100-240VAC;
• Вхідний струм: 0.1A;
• Вихідний сигнал: DALI+DMX512;
• Режим очікування без навантаження: 0.5W@100V; 1.5W@240V;
• Втрати потужності при повному навантаженні: 4W@100V; 4.5W@240V;
• Релейні контакти: Високий пусковий струм (120 А при 20 мс), реле з одним контактом, одно-штокове (SPST);
• Температурний діапазон: -20 ~ + 55ºС;
• Cтупінь пило/вологозахисту: IP20;
• Розмір: W118 x L102 x H71 міліметрів;
• Вага: 0.345kg;
• Сертифікація: CE,EMC,LVD;

Максимальний струм навантаження реле:

• 16A резистивне навантаження (лампа розжарювання);
• 8A ємнісне навантаження (драйвер для диммерних світлодіодів);
• 8A індуктивне навантаження (люмінесцентна лампа);

Гарантія: 5 років.
