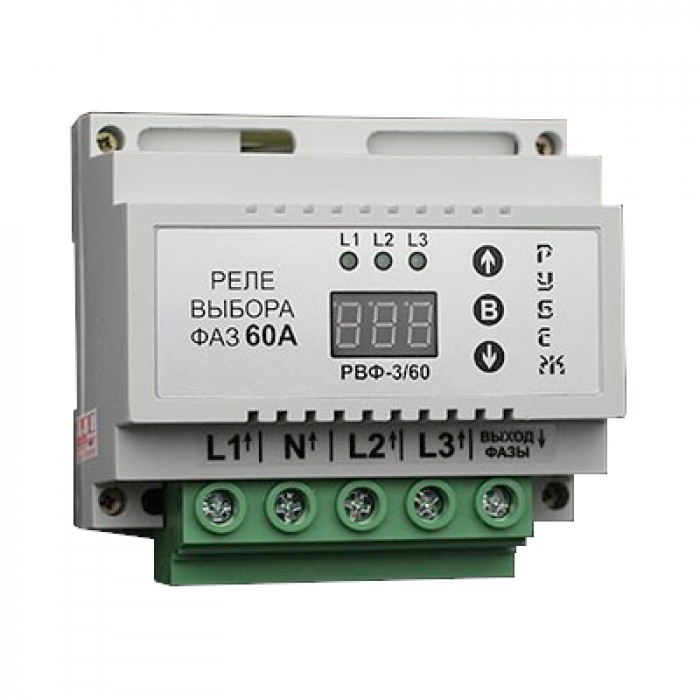

Реле вибору фаз, трифазне, на DIN-рейку Rubezh РВФ-3/60 (60А, 220В)

Опис Реле вибору фаз, трифазне, на DIN-рейку Rubezh РВФ-3/60 (60А, 220В)

Детальний опис реле вибору фаз Rubezh РВФ-3/60

Реле вибору фаз Rubezh РВФ-3/60 призначене для живлення промислових або побутових однофазних навантажень (220В/50Гц) від трифазної чотирипровідної мережі 3 380+N. Воно захищає однофазних споживачів від недопустимих коливань напруги.

Пристрій автоматично аналізує напругу на фазах L1, L2, L3 і вибирає найбільш стабільну фазу в межах встановлених верхнього та нижнього порогів. Якщо вибрана пріоритетна фаза (наприклад, L1), прилад підключає навантаження до неї, якщо напруга знаходиться в допустимих межах. У разі виходу напруги за встановлені границі, навантаження перемикається на іншу фазу. Якщо напруга на всіх фазах виходить за межі норми, навантаження відключається.

Основні функції:

• Автоматичний вибір найбільш стабільної фази;
• Налаштування пріоритетної фази;
• Перемикання на резервну фазу при виході напруги за допустимі межі;
• Регульовані пороги відключення за верхньою та нижньою межею напруги;
• Налаштування гістерезису напруги;
• Налаштовуваний час повернення на пріоритетну фазу;
• Регульована затримка повторного увімкнення;
• Налаштовуваний час паузи при перемиканні фаз;
• Захист від залипання контактів реле;
• Функція швидкого старту.

Область застосування:

Реле вибору фаз Rubezh РВФ-3/60 використовується для:

• Забезпечення безперебійного живлення однофазних пристроїв від трифазної мережі;
• Захисту побутового та промислового обладнання від перепадів напруги;
• Автоматичного перемикання на резервне живлення;
• Застосування у системах безперебійного електропостачання.

Технічні характеристики:

• Робоча напруга: 100 300В
• Максимальна напруга: 500В
• Максимальний комутований струм: 60А/250В (до 13 800 Вт)
• Час перемикання між фазами: 20 мс
• Час відключення за верхнім порогом: 40 мс
• Час відключення за нижнім порогом: 1 сек. (при 120В 40 мс)
• Нижня межа відключення: 140 210В
• Верхня межа відключення: 230 280В
• Час повернення на пріоритетну фазу: 0 600 сек.
• Час затримки повторного увімкнення: 5 600 сек.
• Час паузи при перемиканні фаз: 0 600 сек.
• Вибір пріоритетної фази: L1, L2, L3
• Гістерезис: 1 10В
• Погрішність вимірювання напруги: 1%
• Споживана потужність: 1,5Вт
• Робочий температурний діапазон: -30 +40 C
