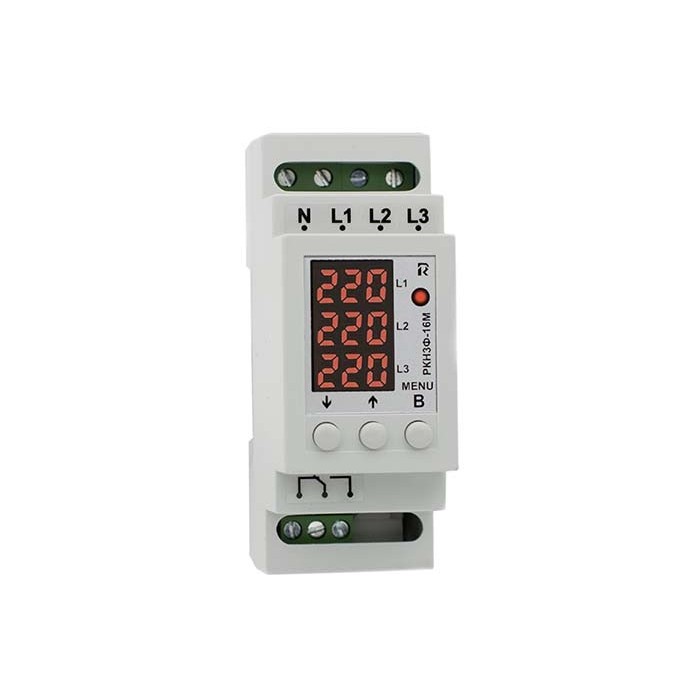

Реле контролю напруги трифазне на DIN-рейку Rubezh РКН3Ф-16М (16А, 220В)

Опис Реле контролю напруги трифазне на DIN-рейку Rubezh РКН3Ф-16М (16А, 220В)

Детальний опис реле контролю напруги Rubezh РКН3Ф-16М

Реле контролю напруги Rubezh РКН3Ф-16М призначене для контролю напруги по трьох фазах, контролю чергування та перекосу фаз. Воно автоматично вимикає навантаження при виході напруги за встановлені межі та вмикає його знову після стабілізації параметрів.

Пристрій має пам ять останнього аварійного відключення, функцію швидкого старту, електронне блокування кнопок керування, а також регульовані параметри, такі як верхні та нижні межі напруги, гістерезис, перекіс фаз, контроль чергування фаз із можливістю відключення, час спрацьовування за різними параметрами та затримку ввімкнення. Також передбачено коригування показань вольтметра по кожній фазі окремо.

Область застосування:

Реле Rubezh РКН3Ф-16М ідеально підходить для захисту:

• Електродвигунів
• Промислових верстатів
• Систем кондиціонування
• Компресорів та насосів
• Іншого трифазного обладнання

Технічні характеристики та функції:

• Робоча напруга: 100 500В
• Температура навколишнього середовища: -30 +40 C
• Комутований струм: макс. 16А (макс. 4000 Вт при 250В)
• Час вимкнення при перевищенні напруги: 0.02 1.00с
• Час вимкнення при зниженні напруги: 0.40 2.00с
• Час вимкнення за перекосом фаз: 1.00 5.00с
• Похибка вольтметра: 1%
• Споживана потужність: 1.5Вт
• Верхня межа спрацьовування: 230 280В
• Нижня межа спрацьовування: 120 210В
• Затримка на ввімкнення: 5 600с
• Гістерезис на ввімкнення: 5 15В
• Межі перекосу фаз: 20 120В
• Ступінь захисту: IP20
• Відносна вологість: 20 80%
• Робоча частота: 50Гц
• Габаритні розміри: 90 35 65 мм
• Контроль чергування фаз: вимикається
• Пам ять останнього аварійного спрацьовування: є
• Корекція показань вольтметра по кожній фазі окремо: є
• Електронне блокування кнопок керування: є
• Функція швидкого старту: є
• Збереження налаштувань у енергонезалежній пам яті: всі параметри, крім останнього аварійного відключення
