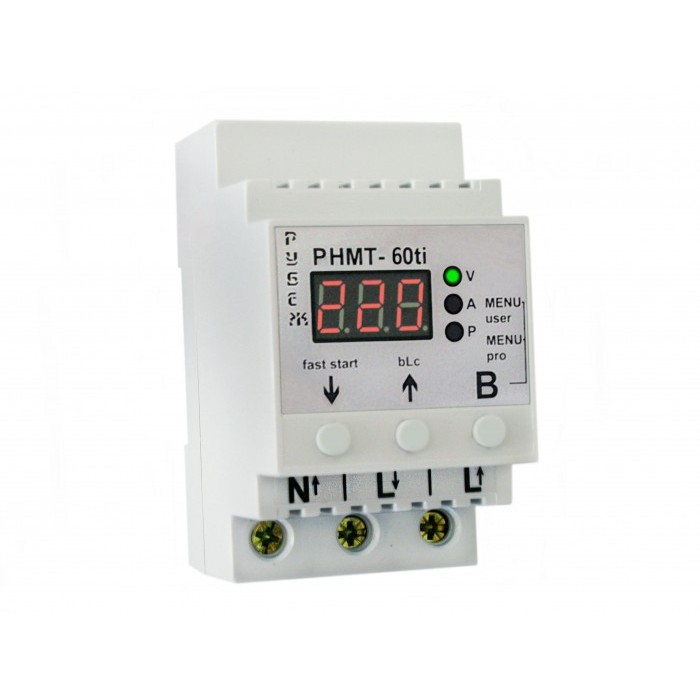

Багатофункціональне реле контролю напруги, струму та потужності Rubezh РНМТ-60ti (60А, 220В)

Опис Багатофункціональне реле контролю напруги, струму та потужності Rubezh РНМТ-60ti (60А, 220В)

РНМТ-60ti, надалі прилад, призначений для контролю напруги, струму та потужності в мережі 220 В та відключення навантаження при виході виміряних значень за встановлені межі.

Відмінною особливістю цього приладу є вимірювання та контроль вхідної напруги верхньої та нижньої півхвилі, що дозволяє максимально точно відстежувати стрибки напруги, а також наявність високовольтного імпульсного блоку живлення, що витримує коливання напруги до 500 В.

Прилад запам'ятовує максимальне та мінімальне виміряне напруження, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій за верхнім і нижнім межами напруги, за перевищенням струму, потужності та за внутрішнім перегрівом. А також дворівневе відключення за верхньою межею вхідної напруги; дворівневе відключення за нижньою межею вхідної напруги з регульованою затримкою; відключення за перевищенням струму та потужності з регульованою затримкою; затримка увімкнення навантаження; корекція показників вольтметра; гістерезис на увімкнення за верхньою та нижньою межею напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок керування, функція швидкого старту, захист від внутрішнього перегріву.

Додатково прилад захищає обладнання від імпульсних високовольтних перенапруг у мережі живлення. Під імпульсною перенапругою розуміється короткочасне, надзвичайно високе напруження між фазою та нулем або фазою та землею з тривалістю, як правило, до 1 мс.

Для збільшення терміну служби реле приладу комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики:

• Робоча напруга (100 ... 500 В)
• Температура навколишнього середовища (-35 ... 55 C)
• Максимальний струм навантаження (60 А / 220 В)
• Похибка вольтметра 1 В
• Споживана потужність 1,5 Вт
• Час відключення за верхньою межею U1 (0,5 сек), U2 (0,04 сек)
• Час відключення за нижньою межею U_1 (1 ... 10 сек), U_2 (0,8 сек)
• Верхня межа спрацьовування U1 (230 ... 279 В), U2 (231 ... 280 В)
• Нижня межа спрацьовування U_1 (141 ... 200 В), U_2 (140 ... 199 В)
• Гістерезис за верхньою та нижньою межами напруги GS (2 ... 10 В)
• Відключення за перевищенням струму A (10,0 ... 60,0 А)
• Відключення за перевищенням потужності P (2,20 ... 13,2 кВт)
• Діапазон вимірювання сили струму (0,4 ... 60,0 А)
• Точність вимірювання сили струму (1 ... 60 А 0,1 А), (< 1 А 0,2 А)
• Час затримки відключення за перевищенням струму та потужності APt (5 ... 255 сек)
• Затримка увімкнення навантаження tPL (5 ... 600 сек)
• Автоматичне зменшення яскравості дисплея Lt (OFF < 1 ... 9 хв)
• Скидання всіх налаштувань до заводських установок є
• Функція швидкого старту є
• Максимальний розрядний струм варистора (4,5 кА 8/20 мкс)
• Температура спрацьовування за перегрівом (відкл. 80 C / вкл. 60 C)
• Пам'ять відключень за перевищенням напруги, струму, потужності та перегріву до 99 подій
• Пам'ять максимальних виміряних значень напруги, струму, потужності є
• Корекція показників вольтметра Ucr ( 20 В)
• Блокування кнопок керування є
• Комутація навантаження максимально близько при переході синусоїди через нуль є

Усі налаштовувані параметри зберігаються в енергонезалежній пам'яті, крім пам'яті аварійних відключень і максимальних виміряних значень у меню ALr. За відсутності живлення всі виміряні значення в цьому меню обнуляються.

Параметри, встановлені за замовчуванням:

• U1 (252 В) перший рівень відключення за верхньою межею вхідної напруги.
• U2 (265 В) другий рівень відключення за верхньою межею вхідної напруги.
• U_1 (176 В) перший рівень відключення за нижньою межею вхідної напруги.
• U_2 (155 В) другий рівень відключення за нижньою межею вхідної напруги.
• A (35,0 А) межа спрацьовування за перевищенням струму.
• P (7,7 кВт) межа спрацьовування за перевищенням потужності.
• tPL (5 сек) час затримки увімкнення.
• GS (3 В) гістерезис на увімкнення за верхньою та нижньою межами напруги.
• U_t (2 сек) затримка на відключення за нижньою межею напруги для меню U_1.
• APt (60 сек) затримка на відключення за перевищенням струму або потужності.
• Lt (OFF) автоматичне зменшення яскравості дисплея.
