Багатофункціональне реле контролю напруги, струму та потужності Rubezh РНМТ-30ti (30А, 220В)

Опис Багатофункціональне реле контролю напруги, струму та потужності Rubezh РНМТ-30ti (30А, 220В)

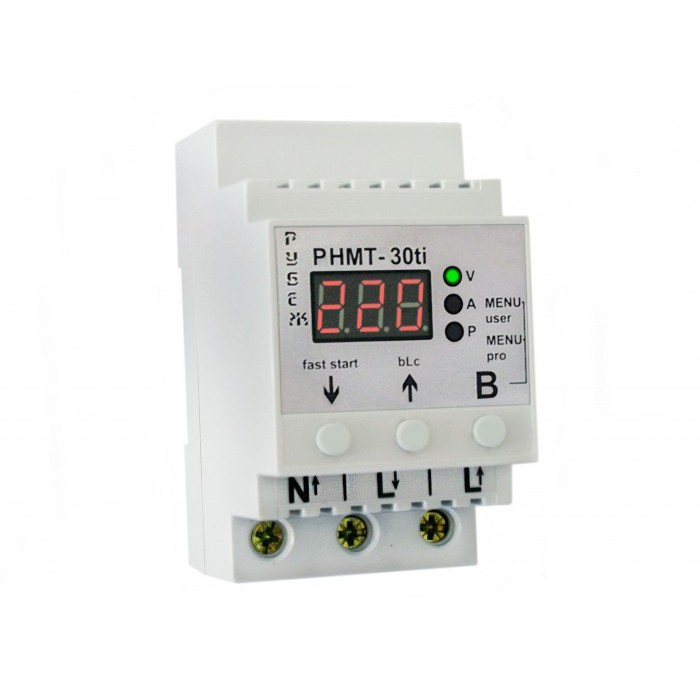

РНМТ-30ti, надалі прилад, призначений для контролю напруги, струму та потужності в мережі 220В, і відключення навантаження при виході виміряних значень за встановлені межі.

Відмінною особливістю цього приладу є вимірювання та контроль вхідної напруги верхньої та нижньої півхвилі, що дозволяє максимально точно відстежувати стрибки напруги, а також наявність високовольтного імпульсного блока живлення, який витримує коливання напруги до 500В.

Прилад запам'ятовує максимальну та мінімальну виміряну напругу, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій за верхнім і нижнім межами напруги, за перевищенням струму, за перевищенням потужності та за внутрішнім перегрівом. А також двохрівневе відключення за верхнім межі вхідної напруги; двохрівневе відключення за нижнім межі вхідної напруги з регульованою затримкою; відключення за перевищенням струму та потужності з регульованою затримкою; затримка включення навантаження; корекція показань вольтметра; гістерезис на включення за верхнім і нижнім межами напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.

Додатково прилад захищає обладнання від імпульсних високовольтних перенапруг по мережі живлення. Під імпульсною перенапругою розуміється короткочасна, надзвичайно висока напруга між фазою та нулем або фазою та землею з тривалістю, як правило, до 1мс.

Для збільшення терміну служби реле приладу, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики:

• Робоча напруга (100 ... 500 В)
• Температура навколишнього середовища (-35 ... 55 C)
• Максимальний струм навантаження (30 А / 220 В)
• Похибка вольтметра 1 В
• Споживана потужність 1,5 Вт
• Час відключення за верхнім межі U 1 (0,5 сек), U 2 (0,04 сек)
• Час відключення за нижнім межі U_1 (1 ... 10 сек), U_2 (0,8 сек)
• Верхня межа спрацьовування U 1 (230 ... 279 В), U 2 (231 ... 280 В)
• Нижня межа спрацьовування U_1 (141 ... 200 В), U_2 (140 ... 199 В)
• Гістерезис за верхнім і нижнім межами напруги GS (2 ... 10 В)
• Відключення за перевищенням струму А (10,0 ... 30,0 А)
• Відключення за перевищенням потужності Р (2,20 ... 6,6 кВт)
• Діапазон вимірювання сили струму (0,4 ... 30,0 А)
• Точність вимірювання сили струму (1 ... 30 А 0,1 А), ( 1 А 0,2 А)
• Час затримки відключення за перевищенням струму і потужності APt (5 ... 255 сек)
• Затримка включення навантаження tPL (5 ... 600 сек)
• Автоматичне зменшення яскравості дисплея Lt (OFF 1 ... 9 хв)
• Скидання всіх налаштувань до заводських установок є
• Функція швидкого старту є
• Максимальний розрядний струм варистора (4,5 кА 8/20 мкс)
• Температура спрацьовування за перегріву (відкл. 80 C / вкл. 60 C)
• Пам'ять відключень за перевищенням напруги, струму, потужності та перегріву до 99 подій
• Пам'ять максимальних виміряних значень напруги, струму, потужності є
• Корекція показань вольтметра Ucr ( 20 В)
• Блокування кнопок управління є
• Комутація навантаження максимально близько при переході синусоїди через нуль є

Усі налаштовувані параметри зберігаються в енергонезалежній пам'яті, окрім пам'яті аварійних відключень та максимальних виміряних значень у меню ALr. При відсутності живлення всі виміряні значення в цьому меню обнуляються.

Параметри встановлені за замовчуванням:

• U 1 (252 В) перший рівень відключення за верхнім межі вхідної напруги.
• U 2 (265 В) другий рівень відключення за верхнім межі вхідної напруги.
• U_1 (176 В) перший рівень відключення за нижнім межі вхідної напруги.
• U_2 (155 В) другий рівень відключення за нижнім межі вхідної напруги.
• А (35.0 А) межа спрацьовування за перевищенням струму.
• Р (7.7 кВт) межа спрацьовування за перевищенням потужності.
• tPL (5 сек) час затримки включення.
• GS (3 В) гістерезис на включення за верхнім і нижнім межами напруги.
• U_t (2 сек) затримка на відключення за нижнім межі напруги для меню U_1.
• APt (60 сек) затримка на відключення при перевищенні струму або потужності.
• Lt (OFF) автоматичне зменшення яскравості дисплея.
