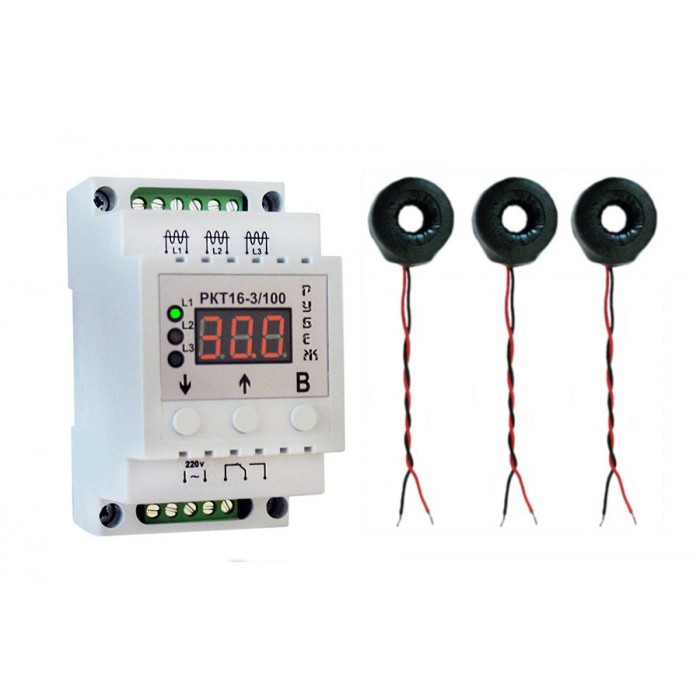

Реле контролю струму трифазне на DIN-рейку Rubezh РКТ16-3/150 (16А, 220В)

Опис Реле контролю струму трифазне на DIN-рейку Rubezh РКТ16-3/150 (16А, 220В)

Детальний опис реле контролю струму Rubezh РКТ16-3/150

Реле контролю струму Rubezh РКТ16-3/150 призначене для вимірювання струму в трифазному ланцюзі та автоматичного вимкнення навантаження при перевищенні встановленого порога. Пристрій підтримує автоматичний і ручний режими повторного вмикання.

Реле може застосовуватися:

• Для контролю та захисту трифазних електромереж від перевантажень;
• У системах пріоритетного розподілу навантаження;
• Як цифровий амперметр для моніторингу споживання струму.

Вимірювання струму здійснюється без розриву електричного ланцюга за допомогою виносних датчиків струму.

Основні функції:

• Налаштування межі вимкнення за струмом на кожній фазі;
• Налаштування межі вимкнення за сумарним струмом трьох фаз;
• Регульований гістерезис струму (для вибору пріоритетного навантаження);
• Налаштовувана затримка вимкнення навантаження;
• Налаштовуваний час повторного вмикання навантаження;
• Контроль максимального перекосу за фазами;
• Пам ять останнього аварійного вимкнення;
• Функція ручного вимкнення та повторного вмикання.

Область застосування:

Реле контролю струму Rubezh РКТ16-3/150 використовується для:

• Захисту трифазного електрообладнання від перевантажень за струмом;
• Автоматичного керування навантаженням у розподільчих системах;
• Контролю роботи електродвигунів і потужних електроприладів;
• Використання як цифровий амперметр із можливістю сигналізації про перевищення струму.

Технічні характеристики:

• Робоча напруга: 220В 20%
• Максимальний комутований струм: 16А/220В (3520 Вт)
• Діапазон вимірювання струму: 0 150А
• Дискретність вимірювання: 0,1А (від 0 до 99,9А), 1А (від 100 до 150А)
• Точність вимірювання: 1%
• Налаштування межі вимкнення за струмом: 0,1 150А
• Налаштування межі вимкнення за сумарним струмом: 0 450А
• Налаштування гістерезису: 0 150А
• Налаштування максимального перекосу за фазами: 0 150А
• Час затримки вимкнення: 0 255 сек.
• Час повторного вмикання: 0 900 сек. або ручний режим
• Споживана потужність: 1Вт
• Енергонезалежна пам ять: є (збереження всіх налаштувань, окрім останнього аварійного вимкнення)
• Діапазон робочих температур: 0 +40 C
